KTWH Humboldt Gymnasium,
Köln

Vorheriges Projekt
△
Nächstes Projekt
Annika Feuss

Projektbeschreibung

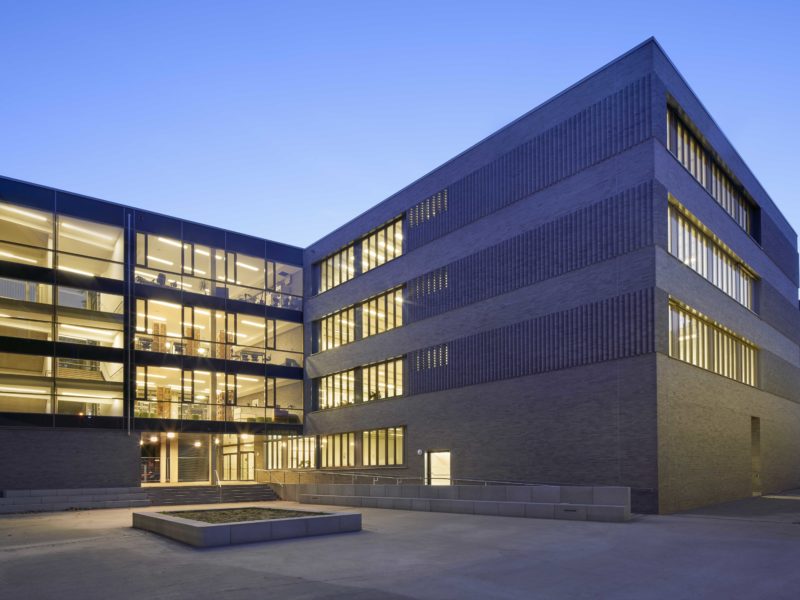

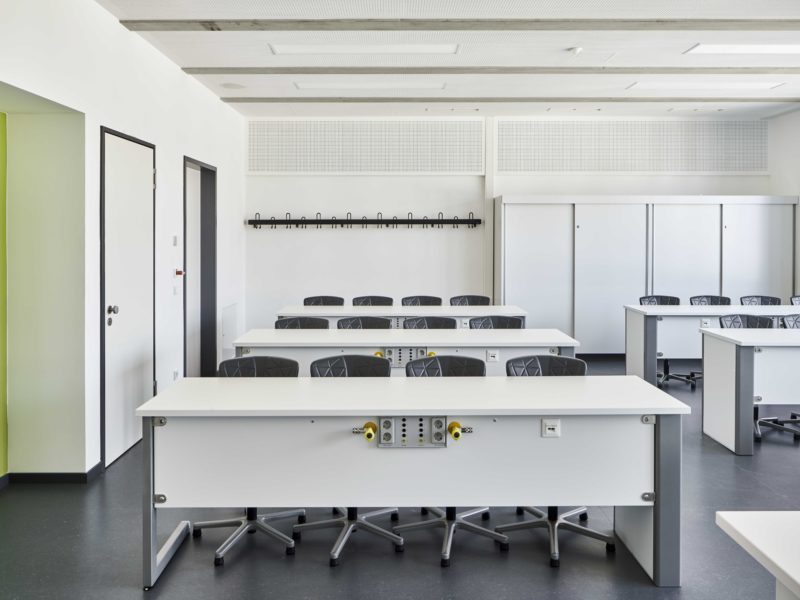

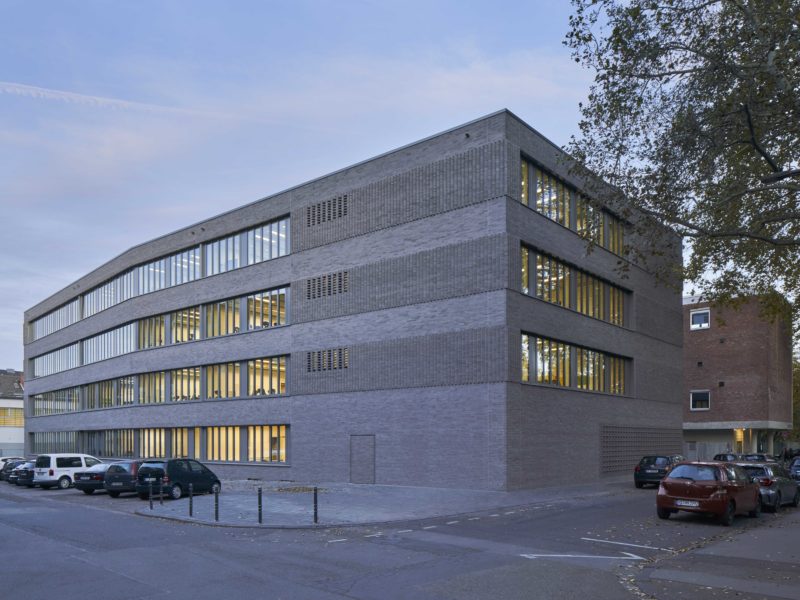

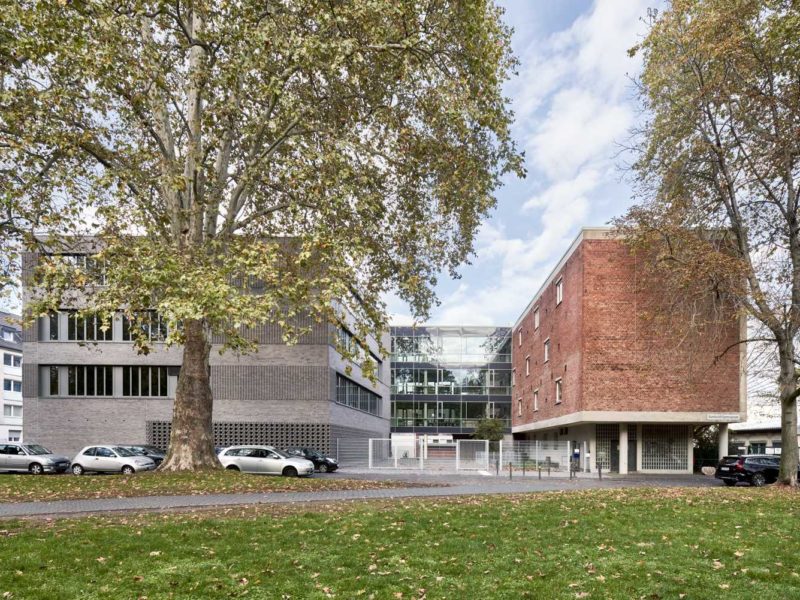

Das Humboldt-Gymnasium am Kartäuserwall in Köln ist das größte Gymnasium der Kölner Innenstadt. Im Jahr 2013 genehmigte die Stadt einen Erweiterungsbau mit Kammermusiksaal auf dem Schulgelände. Das Bauvorhaben umfasste neben dem Erdgeschoss, drei Obergeschosse sowie eine teilweise Unterkellerung. In den Obergeschos­sen sind Klassenräume, Fachräume sowie einige Nebenräume untergebracht. Im Erdgeschoss befinden sich ein Ganztagsschulbereich, ein Eingangsfoyer sowie der Kammermusiksaal mit speziellen innenraumklimatischen und akustischen Anforderungen.
Im Rahmen des Bauvorhabens beauftragte der Bauherr unser Ingenieurbüro mit den Aufgabenbereichen Planung, Ausschreibung, Vergabe und der Fachbauleitung aller Gewerke der Technischen Gebäudeausrüstung. Das Bauvorhaben wird derzeit nach Plänen des Architekturbüros Numrich, Albrecht, Klumpp Architekten aus Berlin durchgeführt und im Jahr 2019 fertiggestellt.

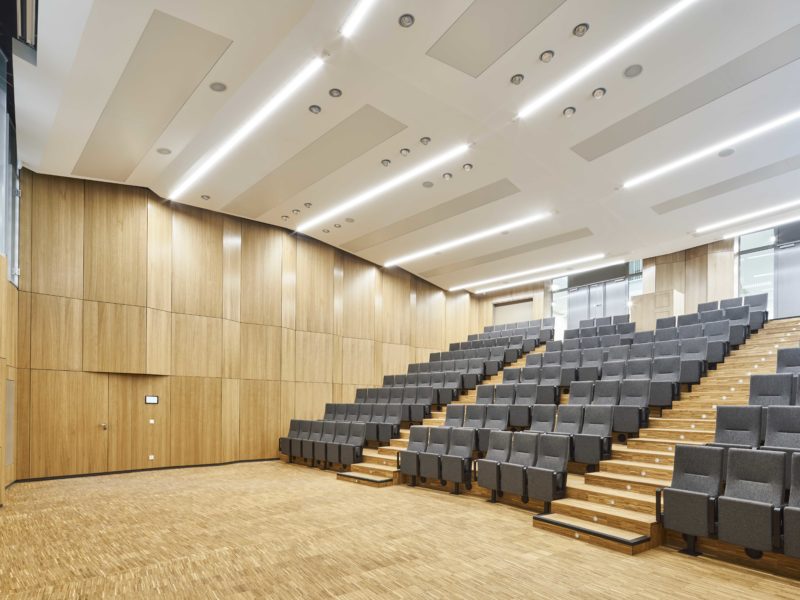

Das gesamte Gebäude wurde nach dem Passivhaus Standard des Passiv Haus Insti­tutes errichtet. Demnach beträgt der Energiekennwert Heiz­wärme max. 15 kWh/(m²a) und der Energiekennwert Primärenergie max. 120 kWh/(m²a). Aus Gründen der Hygiene und zur besseren Konzentrationsfähigkeit wird die CO2 Konzentration in den Räumen unter 1.000 ppm gehalten. Dies wird durch die bedarfsge­rechte mechanische Be- und Entlüftung aller Klassen­räume mit einem Wärmerückgewinnungsgrad von über 90 % erreicht. Auf dem Dach kommt eine Fotovoltaik-An­lage mit einer Gesamtmodulfläche von 162 m² in opti­maler Südausrichtung zum Einsatz. Die erreichte Energiee­ffizienz wird über ein Monitoringsystem mindestens 2 Jahre ausgewertet. Es werden ca. 50 Datenpunkte aufgezeichnet. Im Kammermusiksaal mit seinen besonderen klimatechnischen Anforderungen wurden Lüftungsgeräte eingesetzt. Die Lüftungssteuerung erfolgt bedarfs­gerecht über CO2-Sensoren. Außerdem wurde eine besonders effektive tageslichtabhängige Beleuchtungsanlage eingebaut.

Projektdaten

Erweiterungsneubau eines Gymnasiums als Passivhaus, unter Einhaltung der Energieleitlinien der Stadt Köln, Kartäuser Wall 40, 50676 Köln

Stadt Köln vertreten durch Gebäudewirtschaft der Stadt Köln

Numrich, Albrecht, Klumpp Architekten, Berlin

Planung, Ausschreibung, Vergabe und Fachbauleitung

Abwasser-, Wasser- u. Gasanlagen, Wärmeversorgungsanlagen, Lufttechnische Anlagen, Starkstromanlagen, Fernmelde- u. informationstechn. Anlagen, Förderanlagen, Nutzungsspezifische Anlagen, Gebäudeautomation

2.300.000 €

5.600 m²

2019
